一、如何确定测试电压
1、被测试体的工作电压乘以2加上1000V。比如一个被测试体的工作电压为220V,则进行耐压测试时,耐压测试仪的电压为220Vx2+1000V=1440V,一般取1500V。

2、然而有些产品的工作电压范围是从100V到240V,但是其耐压测试的电压有可能在1000V到4000V之间或者更高。一般而言,具有“双绝缘”的产品使用的测试电压高于2倍工作电压+1000V的标准。

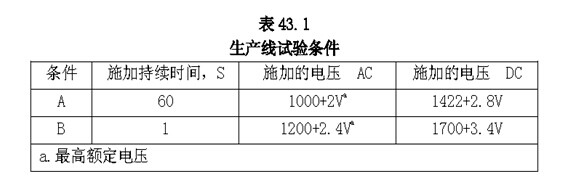

3、UL935规定的施加电压值

 二、关于击穿(保护)电流报警值的设置
 一些在产品标准中未具体规定击穿(保护)电流报警值,这时击穿(保护)电流报警值如何选择呢?这里介绍二种方法,仅供参考。

(1)根据绝缘电阻选择击穿(保护)电流报警值,GB998《低压电器基本试验办法》中附录E“耐压试验表面闪络和漏泄电流增大检测办法(补充件”E.2“电流继电器的整定电流”)中(1)式:

Iz=Kp[(U/R)x Kr+Io]   式中:Iz电流继电器的整定值,A;

                             U  试验电压,V;

                             R 允许最小绝缘电阻值,Ω;

                             Kr 试验变压器变比;

                             Io 试验变压器输出电压为U时的激磁电流,A;

                             Kp动作系数,一般取1.2~1.5。

上式电流继电器是安装在试验变压器的低压侧,因此引入Kr、Io等参数修正,而目前的耐压测试仪绝大多数均在高压侧取样检测电流,Kr、Io均可或略,上式可简化为Iz=Kp(U/R)

例如:某一电器允许最小绝缘电阻值为2M Ω,试验电压为1500V,则电流整定值

Iz =(1500V/2MΩ)x(1.2~1.5)=   0.9~1.1mA取1mA为电流整定值(即击穿(保护)电流报警值)。

(2)根据泄漏电流值选择击穿(保护)电流报警值,境外一些资料提出按产品的泄漏电流来选择击穿(保护)电流报警值。在泄漏电流测试,测量的泄漏电流值可用来计算耐压测试仪的击穿(保护)电流报警值:

击穿(保护)电流报警值=(耐压试验电压÷泄漏电流试验电压)×泄漏电流值

例如:某一电器泄漏电流试验电压是242 V,耐压试验电压是1500 V,泄漏电流值为2mA。计算如下:

(1500 V÷242 V)×2mA=12.4 mA,再加上约25%的偏差,耐压测试仪的击穿(保护)电流报警值大约是15 mA。

 三、使用传统耐压测试仪测试合格的产品再进行测试还有不合格的产品

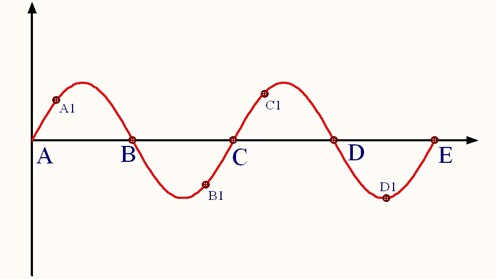

    这是因为传统耐压测试仪没有过零启动功能;如下图所示,测试仪在启动时,有可能在A、B、C、D、E点启动,也有可能在A1、B1、C1、D1点启动;如果在A、B、C、D、E点启动,那么我们说是在过零点启动;如果是在A1、B1、C1、D1点启动,那么不是过零启动;在这些点启动耐压测试仪时,回路中的电流不为0,继电器K1又不是无触点的开关,这就势必造成打火的现象。在打火时,耐压测试仪输出的峰值电压比所正弦波的峰值高出许多,这样就可能造成被测试体的损坏。

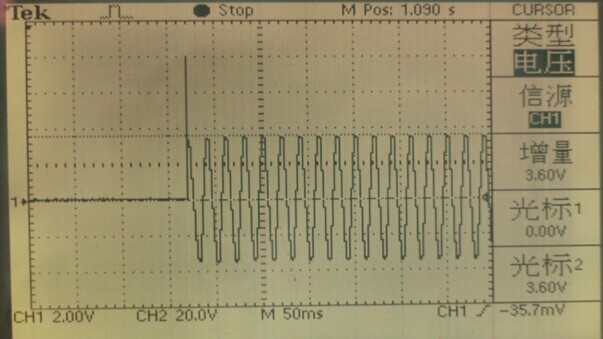

下图为传统耐压测试仪启动、关断时的波形。



 四、使用电容器漏电流测试仪充电时间的问题
 使用CS9901系列测试仪测试电容时,有很多人问充电时间的问题。按照电容器的定义:

一个电容器的电容量在数值上等于单位电压时的极板上的电荷量。用公式表示如下:  Q=C*V
(1)电流的定义为单位时间内通过导线横截面积的电荷量。用公式表示如下:Q=I*t
(2)由式(1)和式(2)可得:C*V=I*t

   可知时间


五、PLC接口的使用及注意事项(包括步间PASS,步间连续)
     我公司生产的安规仪器基本标配了PLC接口,该接口提供了启动和复位输入信号,还有3个输出信号测试,合格,失败。为自动化流水线提供了方便。为了客户安全可靠的使用该接口,下面介绍一下使用方法和注意事项。

1,介绍一下CS26系列,CS50系列,CS99I(字符屏)的PLC接口使用方法和注意事项。

a, PLC接口的输入、输出信号

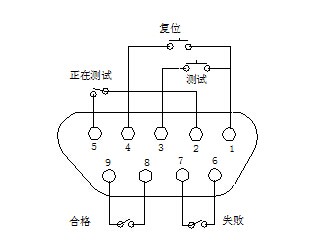

b ,接线

TEST控制:控制开关接在PIN 1和PIN3之间。

RESET控制:控制开关接在PIN 1和PIN 4之间。

正在测试信号输出:PIN 2和PIN 5之间。

测试失败信号:PIN 6和PIN 7之间。

测试合格信号:PIN 8和PIN 9之间。

c, 远控输入信号和输出信号接线说明

    本测试仪备有遥控接点,可以由外部的遥控装置操作仪器的TEST和RESET功能。这些接点提供具有控制作用的电源,必须使用“瞬间接触”开关作为控制器。需特别注意:绝对不能接上任何其他的电源, 如果输入其他的电源,会造成仪器内部电路的损坏。输出信号提供继电器的触点输出。

d, PLC接口的电气特性

输出触点电压:24V AC/DC  最大电流:100mA

输入端连接无电压控制触点,空接时端电压:<10VDC

 六、CS99X微小电流测量的介绍
      CS99XX系列精密耐压测试仪,在浮地模式下,交流可以分辨到0.1uA,直流可以分辨到0.001 uA。详细见表格





测量分辨率

模式

档位

分辨率



AC

200uA档

0.1uA

2mA档

1uA

20mA档

10uA



DC

2uA档

0.001uA

20uA档

0.01uA

200uA档

0.1uA

2mA档

1uA,

10mA档

10uA



    精密耐压测试仪的电流测量端和传统耐压测试仪的电流测量端不同;程控耐压测试仪的电流测量端是浮空的。如下图所示:


     目前,在光伏行业,薄膜电容器行业,半导体行业,等等。这些行业需要高电压,测试微小电流,来保证产品的品质。




例如:如上图所示  ,某企业生产的组件出口到欧洲,其中一项电气测试是测量接线盒的正负极和外框的耐压(条件为直流电压:6000V,  电流小于20 uA).这样苛刻的测试条件,CS99XX系列精密耐压测试仪正好解决了这家企业的测试方案。

 我公司研发的这款精密耐压分析仪,已经广泛应用,得到客户一致好评。

 七、程控测试仪N模式,G模式介绍及使用领域
N模式:耐压测试测试仪输出两步电压的方式如下:启动后,测试仪输出电压,测试时间到后,测试仪输出电压降为0后,在输出第二步的电压;

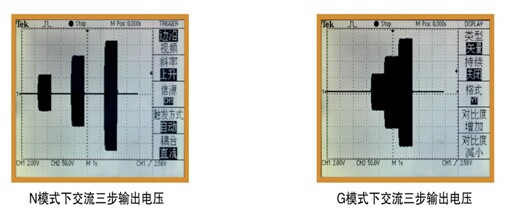

G模式:即在前 一步输出电压的基础上输出下一步的电压值;输出电压的波形如下所示:

实物举例:

A.  N模式应用领域比较广泛(变压器行业,滤波器行业,等等)

  上图为电容滤波器行业 (测试条件请根据公司测试工艺文件)

第一步

L-N

1800V

第二步

N-G

2000V

第三步

L-G

2500V

  根据表格可以设置3步,间隔1S,测试1S,用示波器同步的电压波形N模式对应的图

B.  G模式(元器件行业,绝缘材料行业 )

上图为压电陶瓷行业。压电陶瓷必须经过极化之后才具有压电性能。所谓极化,就是在压电陶瓷上加一强直流电场,使陶瓷中的电畴沿电场方向取向排列,又称人工极化处理,或单畴化处理。



(测试条件请根据公司测试工艺文件)

第一步

正面——反面

1000V

第二步

正面——反面

2000V

第三步

正面——反面

3000V

根据表格可以设置3步,每步测试60S,设置直流耐压模式。用示波器同步的电压波形G模式对应的图.

 八、长盛仪器安全防护体系
     目前国际上对电器产品的安全越来越重视,故几乎所有电器产品出厂前均需经过安全规格测试,而其中最普遍之测试项目即是耐压测试,一般耐压测试器之输出电压可高达5000V以上,且作业频繁,若操作者稍有不慎碰到高压输出端子或待测物,即发生高压电击之危害。目前市面上大部份的耐压测试器均无法防止操作者受高压电击,而只能在耐压测试器上标示”高压危险”字样,并辅以灯光警示。事实上,如此对操作者之生命安全保障还是不够的。

    长盛公司为了保护操作者的安全,除了制定的严格的操作规程外,还在产品上研发了特别功能:

1、电源检测功能(OK灯):保证电源的正确性,让仪器的壳体充分和大地连接。万一仪器绝缘失效,外壳带电,电流可以直接流入大地,不会电击操作者。

2、新款耐压仪,具有高压指示柱和 高压指示灯:这样可以时刻提醒操作者高压危险,保证操作者安全。

3、GFI功能:这种接地失效快速中断电路,在操作者摸到带电的外壳时,快速切断高压,保证操作者安全。

4、预防触电功能:仪器的高压探头碰到人体时,快速切断高压,发出报警声。保证操作者安全。

5、快速放电功能:当测试容性负载时,在结束时快速给被测物放电,以免电击操作者。

    长盛公司为了保护被测品,提高合格率,在耐压测试仪上设计了好多独特的功能:

1、过零启动功能:在启动或复位时防止有过冲出现,击穿好的产品。

2、恒压功能:在测试时,电压能够快速稳定。防止由于电压波动击穿产品。

3、电压缓升,缓降功能:在测试过程中,防止被测品被瞬间高压击穿。

4、ARC功能:电弧侦测功能能够发现轻微电弧的被测品。

5、电流短路和电流上限报警功能 :  当被测品被高压冲击,短路和超出电流上限时,能够快速切断高压,保护被测品。

九、医用耐压测试仪李沙育图形的调试方法
     根据医用标准(GB 9706.1-2007)在做电介质强度的时候,要看产品是否闪络和击穿。我公司生产的CS2670Y , CS5052Y, CS9912Y可以运用李沙育图形直观的判断产品的闪络情况。下面介绍一下连接方法。

我公司生产的医用耐压测试仪都装有X轴输出插座(BNC插座),Y轴输出插座(BNC插座),还有X轴增益调节电位器和Y轴增益调节电位器。想要调出李沙育图形,还要准备一台双踪模拟示波器。

步骤一:用BNC-BNC连接线将耐压仪X轴输出插座(BNC插座)与示波器X轴输入插座连接。用BNC-BNC连接线将耐压仪Y轴输出插座(BNC插座)与示波器Y轴输入插座连接。

    步骤二:将示波器X轴和Y轴分别置0.2V/格。接通耐压仪与示波器电源,调节好示波器分别调节耐压仪X轴增益调节电位器和Y轴增益调节电位器及示波器X轴和Y轴,使得示波器显示一个平滑的稳定的圆环(或椭圆环)即李沙育图形(如下图)。









    测试过程中,李沙育图形(圆环)仍保持平滑和稳定,则被测电气设备没有“闪络”和“拉弧” 现象(如左图)。



    测试过程中,如李沙育图形边缘(圆环)产生毛刺或抖动,则被测电气设备有轻度“闪络”和“拉弧” 现象(如左图)。



    测试过程中,如李沙育图形边缘(圆环)产生大范围的毛刺,则被测电气设备有严重“闪络”和“拉弧” 现象(如左图)。



十、怎么测试短路电流大于200mA
     根据GB(国家标准规范)、IEC(国际电工技术委员会)、EN(欧洲规范)和UL(美国规范) 标准。耐压测试仪给电气产品做耐压强度实验时,在选择耐压测试仪时,有一些严格规定。这些参考标准规范中的相关条文提及输出功率需达500VA的耐压测试器,测试时耐压测试器的跳脱电流必须为100mA而短路电流至少要达到200mA,且要求输出电压的量测值需在±3%以内。下面我们验证一下短路电流至少要达到200mA。

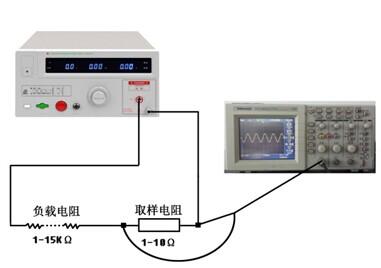

测试框图如下:

图一

测试前准备

名称

型号

备注

耐压仪

CS2672CX

500W耐压仪(5KV,100mA)

负载电阻

(1-15KW)100W 大功率电阻

建议用多个水泥电阻串联

采样电阻

10W 5W

水泥电阻

示波器

60M数字示波器

一般品牌(泰克,普源)

连接线

高压线,一般导线





测试出100mA的波形

1. 先确定CS2672CX显示的输出电流值比对示波器上量测到的电压关系。

a.将CS2672CX输出夹与负载电阻连接8.5KΩ (图一),Return输出夹另一端 10Ω/5W电阻,整个H.V与Return的所构成的总电阻为8.51KΩ

b.将示波器的测试线接在10Ω/2W的电阻二端 (监看电压Level)

c.按下CS2672CX启动键输出,电压调到850V

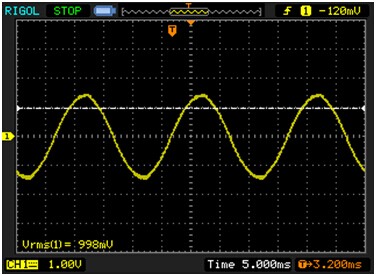

实际测得的结果为CS2672CX面板显示约100mA,对应示波器上10Ω/2W电阻二端电压降为998mV。 所以可得知当示波器上的电压为1V时,对应的电100mA

图二



测试输出瞬间短路波形

由于CS2672CX最大跳脱电流为100mA, 所以在很短的时间内机器会保护切断输出,所以必须仿真瞬间短路的方式,并截取输出的短路波形做成记录测试步骤方法:

a.CS2672CX 参数设定: ACW: 4000V.

b.将CS2672CX输出暂时不夹电阻,Return输出夹另一端10Ω/2W电阻

c. 将示波器的测试线接在10Ω/2W电阻的二端 (监看电压Level)

d. 按下CS2672CX启动键输出

e.将高压(H.V.)去碰触8.5KΩ的电阻(模拟瞬间短路),仿真输出瞬间短路并截取示波器的波形(图三)

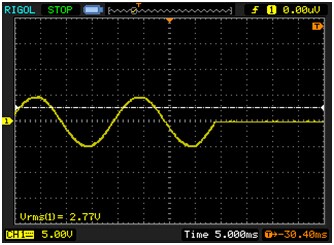

图三

总结:当瞬间短路时,如图三2.77V大于2.00V,换算过来短路电流大于200 mA。

 十一、泄漏电流测试仪为什么使用RMS,其优点是什么

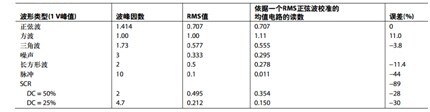

        交流电压波形的RMS值等于在负载上产生相同热功率的直流电压。常见的交流波形测量技术是利用某种二极管阵列直截了当地整流信号,从而得到平均值。不同波形(正弦波、方波、三角波等)的平均值相差很大,唯有真RMS能够实现所有波形的等效性。表1为非RMS响应电路误差。

表1

RMS是均方根的缩写形式,定义如下:任何波形的峰值平方和的平均值的平方根。RMS用如下公式来表示:

泄漏电流测试不管电压测试还是电流测试,都必须把交流转换为直流,然后送入AD转换进行显示;如果把交流转换为直流的电路不选用RMS而选用平均值电路,对标准的正弦波波形,使用平均值电路或者使用RMS电路其转换值都是一样;如果正弦波的波形发生畸变,那么显示出的电压值及电流值就存在很大的误差。因此为了满足测试精度的要求,我公司的泄漏电流测试仪(如CS2675AX、CS2675BX、CS2675CX、CS5675FX以及CS55系列)电压和电流都采用RMS转换电路。

 十二、CS88系列电压从0上升至设定值的方式及优点
      长盛公司最新推出的CS88xx系列耐压测试,输出电压从0上升至设定值采用最新研究的技术,采用直线上升的方式,在100ms内即可达到设定值;这种上升方式的上升时间(100ms)与电压的设置值没有关系,也就是说不管设定的电压值是500V还是5000V,测试仪都在100ms的时间内从0上升至设定值。



         图1                            图2

     这种电压从0上升至设定值的技术是安规行业的首创,其上升速度是恒定的,是直线上升的;目前安规行业电压从0上升至设定值全部采用的RC方式,这种RC方式的电压上升速度是先快后慢。


图3                         图4

     上面的四张图中图1和图2是我公司CS88xxx系列交流和直流电压从0上升至设定值的实测波形;图3和图4是某知名公司的交流和直流电压从0上升至设定值的实测波形。从图中可知,CS88xx系列的电压上升时间不管是交流还是直流,其时间都是100ms;而图3的交流电压从0上升至设定值的时间为144ms,图4的直流电压从0上升至设定值的时间为116ms;

     时间对比:如果用户设定交流耐压的测试时间为1s,那么CS88xx系列实际施加在被测试品上的时间为900ms,而使用图3的测试仪施加在被测试品上的电压时间为856ms;很明显,CS88xx系列施加在被测试品上的设定电压的时间长。

 十三、耐压测试仪的接地模式(GND)和浮地模式(FLOAT)
     目前安规测试仪中的耐压测试仪的电流测量端根据是否与大地连接分为两种模式:接地模式(GND)和浮地模式(FOLAT)。

这两个模式中,仪器的高压从高压输出端输出,经过被测件流入 RETURN;在 GND 模式中,

    RETURN 端是接机壳的;这种测试模式中,测试的精度受测试线或夹具和地之间的杂散电容的影响。

    在 FLOAT 模式中,测试线或夹具和地之间的杂散电容无法影响测量精度。因此,FLOAT 模式常常用于高精度测量中。

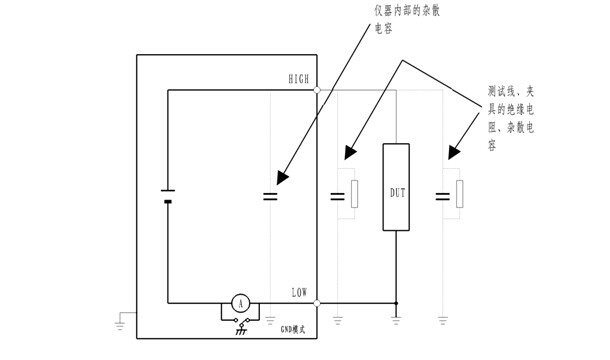

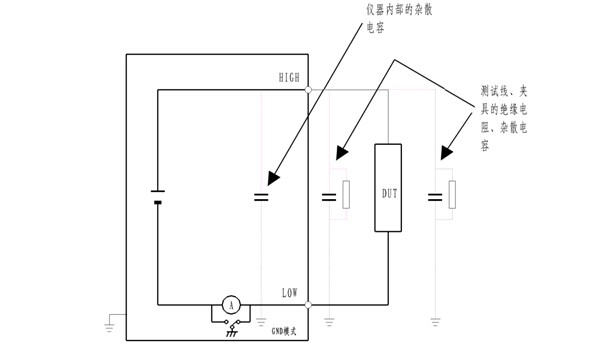

GND模式

     在GND模式中,仪器内部的高压变压器对铁心的漏电流、测试线/夹具对地的漏电流全部流RETURN端。被测试件是否接地都可以检测出漏电流,这确保了测试的安全。

GND模式,被测件接地

GND模式,被测件不接地

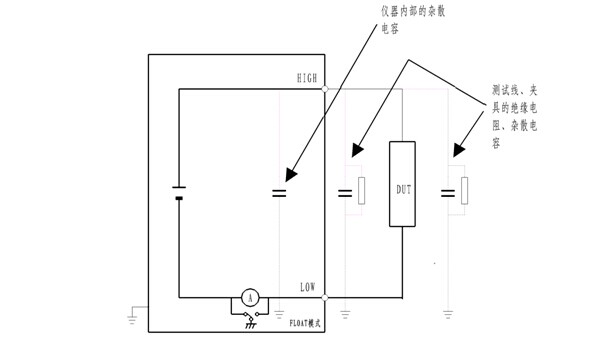

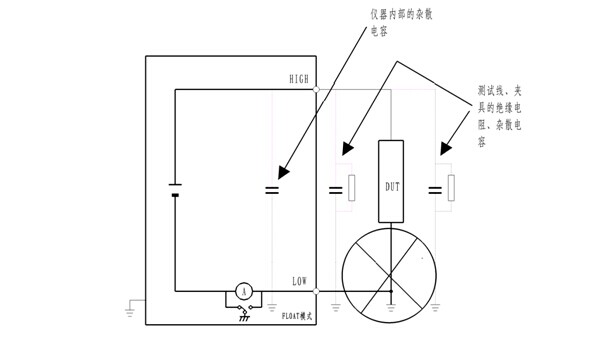

FLOAT模式

警告:在不确定被测试件是否接地时,千万不要选择这种FLOAT模式,如果被测件接地时选择了

FLOAT模式,电流表将被短路,这样是很危险的。



错误接法,FLOAT模式,被测件接地

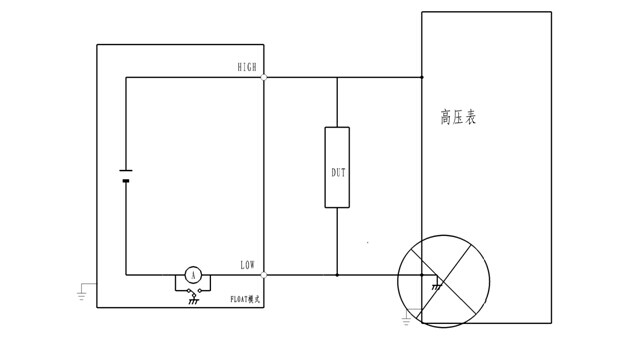

错误接法,FLOAT模式,连接高压表

    当测试件是和地不连接的元器件时,可选择FLOAT模式。FLOAT模式不受测试线及夹具杂散电容、绝缘电阻的影响,测试精度高。

    我公司的CS99xxX系列(CS9919AX、CS9922BX、CS9913BX、CS9914AX、CS9922DX等)及CS99xxS(CS9911AS、CS9922S等)系列测试仪都具有接地和浮地设置开关;用户可根据测试的需要进行设置。
 十四、程控接地电阻测试仪的电阻值设定说明
      我公司生产的CS9950系列程控接地电阻测试仪输出电流采用恒流源的方式进行控制;即只要在测试仪的测试范围内,不管被测试体的阻值大小,测试仪都能自动调整到设定的电流值。

    由于程控接地电阻测试仪采用恒流控制,因此其输出最大功率有限制。比如CS9950最大输出电流为30A,在30A的电流下测试电阻为150mΩ,那么其最大输出功率为135VA;也就说,测试仪已限定最大输出功率,那么其电阻值是怎么设定的呢?电阻值的设定值是按照如下公式进行的:

    如果设定电流值为25A,那么可设定的电阻值为:

180mΩ

   当计算出的电阻值超过测试仪的最大设定值(510mΩ)时,设定值取510mΩ。

 十五、SCPI通讯协议介绍
     SCPI是Standard Commands for Programmable Instruments的缩写,即程控仪器(可编程仪器)标准命令集。SCPI 是一种建立在现有标准IEEE488.1 和 IEEE 488.2 基础上,并遵循了IEEE754 标准中浮点运算规则、ISO646 信息交换7 位编码符号(相当于ASCll编程)等多种标准的标准化仪器编程语言。它采用一套树状分层结构的命令集,提出了一个具有普遍性的通用仪器模型,采用面向信号的测量;它的助记符产生规则简单、明确,且易于记忆。

    SCPI命令按分层结构排列,这种结构被称为命令树。每个命令都由指示各个分层等级的字符串(助记符)和分层等级之间的冒号分隔符组成。命令树最顶部的命令称为“根命令”或简称“根”,例如启动命令“SOUR:TEST:STAR” (短码,长码为“SOURce:TEST:STARt” 不含分号)。

    SCPI通讯采用软件控制应答式,既测试仪每接收到一条通讯指令,在执行完此指令后返回此指令的执行信息。若是执行指令且执行成功后,仪器返回+0,“No error”信息,若指令执行失败则返回对应的错误迅息。若为查询指令,则仪器返回对应的查询信息。控制器使用这种应答机制,减小误码率,因此增大仪器通讯间的可靠性和稳定性。

 十六、接地电阻四端测量法的优点

      四端法是国际上通用的测量低值电阻的标准方法之一,它是通过测量待测电阻两端电压和流经的电流来确定数值的。四端法具有直接,且克服触点电阻和引线电阻等特点,适用于各类电阻的测量,尤其是低值电阻的测量。

     四端法的基本特点是恒流电源通过两个电流引线极将电流供给待测低值电阻,而数字电压则通过两个电压引线来测量由恒流电源所供电流而在待测低值电阻上所形成的电位差Ux。由于两个电流引线极在两个电压引线极之外,因此可排除电流引线极接触电阻和引线电阻对测量的影响。又由于数字电压表的输入阻抗很高,电压引线极接触电阻和引线电阻对测量的影响可忽略不计。

     本公司接地电阻测试仪为了消除接触电阻对测试的影响,采用了4端测量法,即在被测电器的外露可导电部分和总接地端子之间加上电流(一般为25A左右),然后再测量这两端的电压,算出其电阻值。
